QHY - Guía Fuera de Eje Grande (Off Axis Guide)

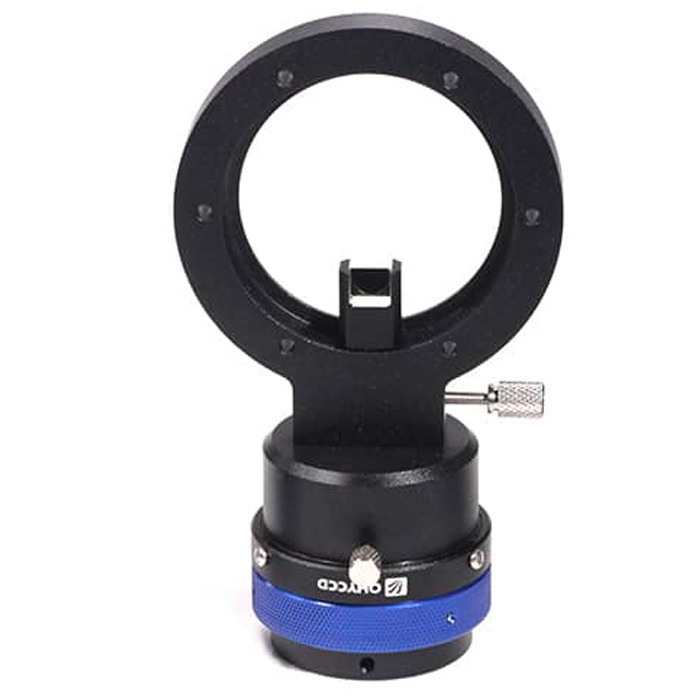

QHY Off Axis Guider Grande

El objetivo principal de la OAG es utilizar la misma ruta óptica que la cámara principal. Esto evita el problema de la deflexión diferencial que puede ocurrir cuando se usa un sistema óptico separado para guiar. Este método proporciona una guía más precisa e imágenes más nítidas.

QHYOAG incluye un enfocador helicoidal de precisión de 1,25 pulgadas que acepta nuestras cámaras QHY5II y QHY5III. El proceso de enfoque es cómodo. Después de enfocar, puede bloquear el mecanismo de enfoque con tornillos de mariposa.

QHYOAG tiene tres modelos. La principal diferencia es su diferente diámetro. Los tres modelos son QHYOAG-S, QHYOAG-M, QHYOAG-L. QHYOAG es un diseño delgado y sólido. El cuerpo principal de OAG tiene solo 10 mm de grosor. Agregar una rosca M42 o un anillo adaptador M54 agrega solo 3 mm para un grosor total de 13 mm. Hay seis orificios pasantes de 3 mm en el OAG para la conexión directa a las cámaras de la serie QHYCFW y QHY A

Hay un enfocador en el QHYOAG. Es para el ajuste de enfoque de la guía. Hay un pulgar para bloquear la posición. Al enfocar, suelte este pulgar. Después de mejorar el enfoque, bloquéelo. No mueva el anillo de enfoque cuando esté en estado de bloqueo para evitar daños. Cuando está bloqueado, todavía encontrará que el anillo de enfoque se puede girar un poco. Esto es normal y el enfoque no cambia.

Recomendado para los siguientes modelos

CFW3XL, QHY16803 y QHY09000
